542系列高流量備份系統(新修改)

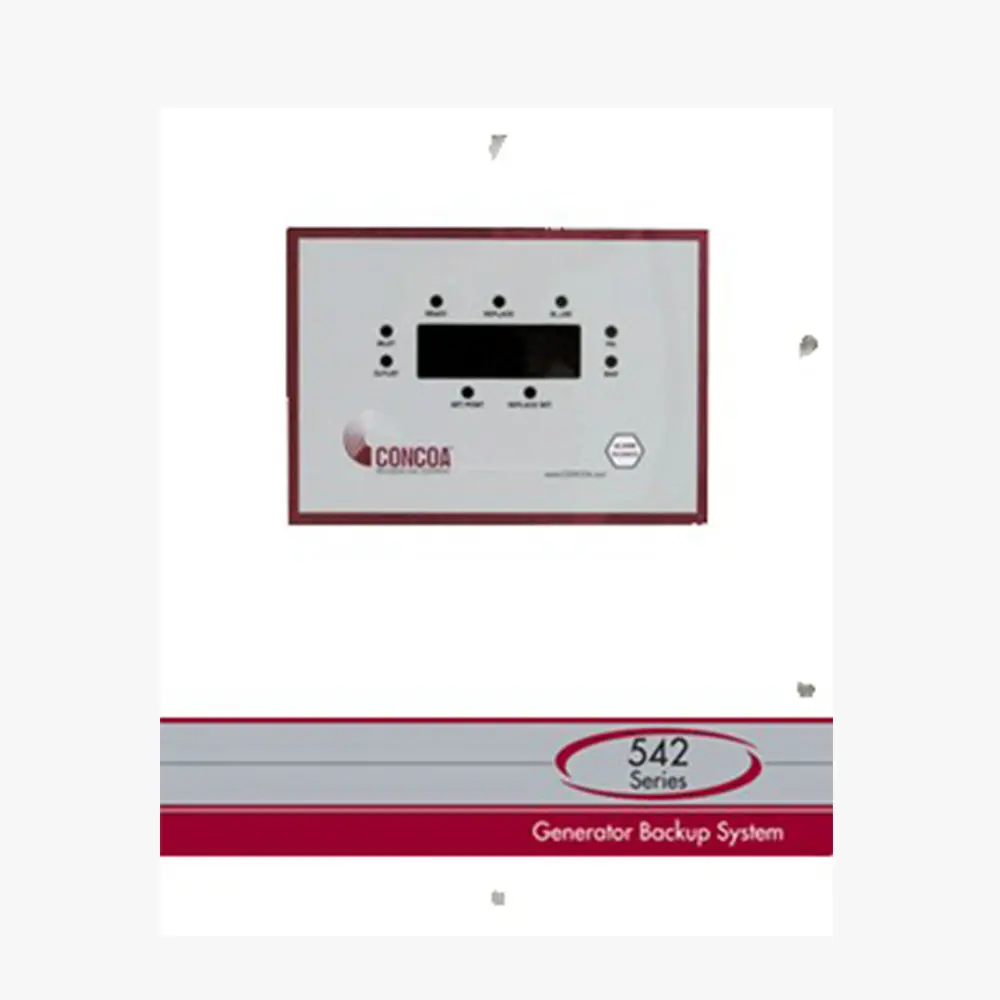

規格：542系列, 圖示型號5423004-01-0000
單位：臺
瀏覽次數：4481
性能標簽：
542系列高流量備份系統, 圖示型號5423004-01-0000
產品詳細描述
542系列高流量發生器備份系統設計用于為高流量氣體發生器或大宗供氣系統提供“靈巧的”儲備供氣系統。如果有氣體能量損失，或氣體發生器或 大宗供氣系統不能提供足夠的氣體，542系列就會自動啟動儲備供氣系統不間斷供氣。542系列的獨特特征就是這些功能受其儀表板上的微處理器控制，這與CONCOA的Intelliswitch系統一樣。管道壓力和儲備狀態連續受監視，儲備供氣可以編程預定在一個特定的壓力。高純黃銅結構542系列適用于氮氣、空氣、氦氣、二氧化碳或氬氣。
典型應用
• 小型或大型大宗供氣備份
• 氧氣、氮氣或氧氣發生器備份
• GC, FID, 和質量光譜儀備份
• 嚴格的實驗室氣體備份
• 恒溫箱CO2 備份供氣
特征
• 可編程儲備激活壓力，用戶設定備份開始的壓力
• 可編程儲備低壓力報警，用戶設置低儲備報警點
• 高純元件，用于高純系統
• 很高的流量能力，高流量產氣系統或實驗室系統
• 在發生器或儲備氣瓶上的止回閥，可以保護向發生器或儲備氣瓶的回流
• 在發生器或儲備氣瓶上的切斷閥，允許每條管道的隔離和切斷氣體
材料
調壓閥體：黃銅棒料
閥帽：黃銅
閥座：PCTFE (3000 PSIG)
過濾器：40μm 316L不銹鋼濾網
膜片和豬尾管：316L不銹鋼
CGA連接：黃銅, 帶止回閥
止回閥 閥座：PTFE或Viton®
箱體：NEMA 12 , 帶NEMA4選項粉末涂層鋼材
技術指標
最大入口壓力：3000 PSIG (210 BAR)
溫度范圍：0°F~140°F (-18°C~60°C)
壓力顯示器: 大字數字顯示狀態
顯示器: 多色LED顯示
氦氣泄漏率：1 x 10-8 scc/sec
可調壓力范圍：50~250 PSIG (0~17 BAR)
Cv ：1.0
重量：黃銅 - 45 lbs. (20.45 kg)
選型信息
| 542 | A | B | C | D | E | F |
| 系列 | 輸送壓力 | 入口選項 | 內部蜂鳴器 | 電壓/網絡服務器 | -CON | 站數 |
| 聲音報警 | 裝配選項 | 氣瓶連接 | ||||
| 3: 0-120PSIG(0-8 BAR) | 0: 1/2" FPT | 0: 無報警 | 4:120VAC/帶網絡服務器 | -000: 無 | 0:無軟管 | |
| 5: 0-250PSIG(0-17 BAR) | 1: 主閥, 1/2"FPT | 1: 有報警 | 5: 240VAC /帶網絡服務器 | -320: CO2 | 1: 1個站 | |
| 2: 微型匯流排 ，不帶軟管 | -326: N2O | 2: 2個站 | ||||
| 3: 微型匯流排，帶36"不銹鋼柔性軟管 | -346: 可呼吸空氣 | 3: 3個站 | ||||
| 4: 微型匯流排，帶72"不銹鋼柔性軟管 | 4: 微型匯流排帶72” 豬尾管† | 4: 4個站 | ||||
| 5: 主閥帶微型匯流排，不帶軟管 | -580: 惰性氣體 (氬氣, 氦氣, 氮氣) | 5: 5個站 | ||||
| 6: 主閥帶微型匯流排帶36"不銹鋼柔性軟管 | -590: 合成氣 (干燥, 零級, 超零級) | 6: 6個站 | ||||
| 7: 主閥帶微型匯流排帶72"不銹鋼柔性軟管 | 7: 7個站 | |||||
| C: 高流量匯流排, 單排,不帶軟管 | DIN 477 BS 341 | 8: 8個站 | ||||
| D: 高流量匯流排, 單排,帶 36"不銹鋼柔性軟管 | 和其他可用接頭 | |||||
| E:高流量匯流排, 單排,帶72"不銹鋼柔性軟管 | ||||||
| F: 高流量匯流排, 雙排,不帶軟管 | ||||||
| G: 高流量匯流排，雙排，帶36"不銹鋼柔性軟管 | ||||||
| H: 高流量匯流排, 雙排,72"不銹鋼柔性軟管 |
